この記事では、nRF Connect SDKを使用した高度なファームウェア開発およびデバッグのベストプラクティスについて探求します。この内容は、読者にとって大変価値ある知識となり、自身の技術力向上に寄与するでしょう。 Key Points:
- nRF Connect SDKを深く理解し、メモリ管理や電力管理などの内部メカニズムを活用した高度なファームウェア開発が可能になる。
- デバイス起動プロセスの最適化技術を利用することで、起動時間と消費電力を削減しつつ堅牢性を向上させることができる。
- VSCodeによるデバッグ機能を駆使して、リアルタイムトレースやパフォーマンス解析により効率的な開発プロセスを実現する。
nRF Connect SDKの高度な実践を理解する
nRF Connect SDKの高度な実践に関するこの記事では、Zephyr OSの内部構造、特にタイマー、スケジューラ、ブートローダー、DFU（デバイスファームウェアアップデート）、FOTA（ファームウェアオーバーザエア）などの概念について深く掘り下げています。前回の記事でnRF Connect SDKの基本的な紹介を行った後、この段階ではマルチスレッドファームウェアの開発やトラブルシューティング、OTAによるファームウェアの配信手法について詳しく解説します。このような高度な知識を持つことで、より効率的かつ効果的に開発を進められるでしょう。
デバイス起動プロセスの各段階を知る
nRFデバイスが電源を入れると、まずは休止状態やリセット状態からスタートします。起動プロセスは以下の複数のフェーズに分かれています。1. **準備フェーズ:** デバイスはハードウェアコンポーネントを初期化し、カーネル実行の準備を整えます。 2. **カーネル初期化:** システム及びアプリケーション設定に基づいて、システムドライバー（例えば、クロック、UART、タイマーなど）が初期化されます。 3. **カーネル後初期化:** - システムスレッドとスケジューラーが初期化されます。 - アプリケーションスレッドが立ち上げられます。 - メインスレッド内で`main()`関数が呼び出され、この段階でブートシーケンスが完了します。このように各段階について理解することはファームウェア開発において非常に重要です。それぞれのフェーズでのタイミングやリソース使用状況を把握することで効率的なデバッグが可能となります。また、ハードウェアとソフトウェア間の相互作用を深く理解し、特定デバイス向けに最適な設定（例：メモリ配置やクロック設定）を施すことでパフォーマンス向上も期待できます。
Extended Perspectives Comparison:
| テーマ | 概要 | 重要性 | 技術的要素 | 今後の学習 |
|---|---|---|---|---|
| ブートローダー | アプリケーションファームウェアを動的に管理する仕組み。 | シームレスな更新と信頼性向上を実現。 | デジタル署名、暗号化技術、差分更新。 | MCUbootやDFUライブラリの理解。 |
| スケジューリングとマルチスレッド処理 | 複数のスレッドを効率的に管理する方法。 | リアルタイム処理が求められるIoTアプリケーションで必須。 | プリエンプティブスレッド、協調型スレッド、セマフォ、ミューテックス。 | Zephyr RTOSの特性について深掘りすること。 |
| デバッグおよびトラブルシューティング | VSCodeによる強力なデバッグツール利用法。 | 問題解決能力を高めるために不可欠な技術。 | ブレークポイント、条件付きブレークポイント、GDBリモートデバッグ機能。 | コアダンプ機能とその実装について学ぶことが重要。 |
| DFU（Device Firmware Update）方式 | ファームウェア更新を安全かつ効率的に行う手法。 | システムの信頼性と安定性向上に寄与します. | (1) ブートローダーレベル DFU, (2) アプリケーションレベル DFU. | (1) セキュリティ強化, (2) エラー処理・復旧手順の明確化. |
| FOTA（Firmware Over-The-Air） | ネットワーク経由でファームウェアアップデートを提供する手法。 | IoT環境下で大規模なデバイス管理が可能になる。 | HTTPやBLEプロトコルの活用。 | NCSバージョン2.7.0以降のSysbuild理解. |
ブートローダーでシームレスなアプリケーション更新を可能にする
デバイスは、電源が切れても内容を保持する**不揮発性メモリ（NVL）**の**アドレス`0x00000000`**に保存されたアプリケーションを実行します。しかし、このアドレスに直接アプリケーションを書き込むと、更新するためには手動でデバイスを再フラッシュしなければならず、非常に非効率的です。そこで、シームレスな更新を可能にするために、代わりに**ブートローダー**が`0x00000000`に書き込まれます。ブートローダーはアプリケーションファームウェアを動的にロードおよび管理します。このブートローダーは信頼できるソースから提供されることが多く、一度書き込まれると変更できないようになっています。信頼できるブートローダーは、デジタル署名を確認してからアプリケーションを読み込むことで、その整合性を保証します。また、更新プロセスには差分更新や完全な書き換えの選択肢があり、ファームウェアイメージの圧縮技術を利用すればストレージ容量の有効活用も図れます。さらに、安全性向上のためにはデジタル署名や暗号化技術も考慮すべきでしょう。これらの要素が統合されることで、より信頼性高く効率的な更新が実現します。
Zephyr RTOSによるマルチタスク管理の方法
IoTアプリケーションでは、多くの場合、マルチタスクが要求されます。Zephyr RTOSは、効率的に同時処理タスクを管理するために**スレッド**と**割り込み**を提供しています。
まず、スレッドについてですが、これはアプリケーションまたはシステムによって作成されます。スケジューラは、実行可能なスレッドのキューを維持し、その優先度に基づいてCPU時間を割り当てます。一般的にユーザーアプリケーションでは**プリエンプティブスレッド**が使用され、一方で**協調型スレッド**（負の優先度）はプリエンプトされることがありません。例えば、`k_yield()`関数は現在のスレッドを準備完了状態に移動させる役割があります。また、`k_sleep()`関数はそのスレッドを一時停止状態にし、他のスレッドが実行できるようにします。
次に、割り込みについてですが、これはタイマーや外部信号、デバイスI/Oによって引き起こされます。この仕組みは現在実行中のスレッドを中断させ、高い優先度の割り込みによってもさらに中断される可能性があります。
さらに、このようなマルチタスク処理にはセマフォやミューテックスなどの同期機構も重要であり、それらを用いることでリソース競合を避けたり、安全性を高めたりすることができます。具体的には、それぞれのタスクがどのように相互作用するかという点にも注意が必要です。また、この技術はリアルタイムデータ収集や制御システムなど、多岐にわたるアプリケーションで活用されています。
まず、スレッドについてですが、これはアプリケーションまたはシステムによって作成されます。スケジューラは、実行可能なスレッドのキューを維持し、その優先度に基づいてCPU時間を割り当てます。一般的にユーザーアプリケーションでは**プリエンプティブスレッド**が使用され、一方で**協調型スレッド**（負の優先度）はプリエンプトされることがありません。例えば、`k_yield()`関数は現在のスレッドを準備完了状態に移動させる役割があります。また、`k_sleep()`関数はそのスレッドを一時停止状態にし、他のスレッドが実行できるようにします。
次に、割り込みについてですが、これはタイマーや外部信号、デバイスI/Oによって引き起こされます。この仕組みは現在実行中のスレッドを中断させ、高い優先度の割り込みによってもさらに中断される可能性があります。
さらに、このようなマルチタスク処理にはセマフォやミューテックスなどの同期機構も重要であり、それらを用いることでリソース競合を避けたり、安全性を高めたりすることができます。具体的には、それぞれのタスクがどのように相互作用するかという点にも注意が必要です。また、この技術はリアルタイムデータ収集や制御システムなど、多岐にわたるアプリケーションで活用されています。
)
Free Imagesデータ破損を防ぐための同期メカニズムを活用する
データの破損を防ぐためには、同期メカニズムとして**ミューテックス、セマフォ、およびイベントフラグ**を活用し、クリティカルセクションを管理することが重要です。また、**メッセージキューとFIFO**も考慮すべき要素です。メッセージキューはアイテムの数やサイズが既に分かっている場合に使用されますが、FIFOはアイテムのサイズが変動する場合に適しています。消費者スレッドはキューが空のときに待機し、生産者スレッドはキューが満杯のときに待機します。> **実践的なノート：** メモリ効率を考えるなら、_struct_内でunionを利用してメモリ使用量を最適化することも検討してください。
実行コンテキストとスタック管理について学ぶ
`k_fifo_get()`を呼び出すと、FIFOからデータが削除されるため、開発者は割り当てられたメモリを`k_free()`で解放する必要があります。同じデータ項目をFIFOに二度追加しないでください。内部的に使用されるリンクリストが破損する可能性があります。
## 実行コンテキストとスタック管理
各実行環境には独自の**コンテキスト**とスタックメモリアロケーションがあります。スケジューラがスレッドや割り込み間で切り替える際には、**コンテキストスイッチング**が発生します。また、大規模なアプリケーションでは外部メモリの設定が必要となる場合があります。
## デバッグおよびトラブルシューティング
VSCodeの**nRF Connect Extensions**は強力なデバッグツールを提供しており、ブレークポイントやウォッチ、条件付きブレークポイント、コールスタックなどの標準的なデバッグ手法を利用できます。このような機能を活用することで、特に複雑なシステム内での問題解決能力が向上します。
## 実行コンテキストとスタック管理
各実行環境には独自の**コンテキスト**とスタックメモリアロケーションがあります。スケジューラがスレッドや割り込み間で切り替える際には、**コンテキストスイッチング**が発生します。また、大規模なアプリケーションでは外部メモリの設定が必要となる場合があります。
## デバッグおよびトラブルシューティング
VSCodeの**nRF Connect Extensions**は強力なデバッグツールを提供しており、ブレークポイントやウォッチ、条件付きブレークポイント、コールスタックなどの標準的なデバッグ手法を利用できます。このような機能を活用することで、特に複雑なシステム内での問題解決能力が向上します。
VSCodeで効果的にデバッグする方法
スレッドビューアーは、各スレッドの詳細やスタックメモリの使用状況を表示します。周辺機器ビューアーでは、周辺機器のメモリマップとそのレジスタ値が示されます。また、デバッガーには2つの動作モードがあります。一つは「ハルトモード」で、デバッグ要求が発生した際にCPUを停止させることができます。もう一つは「モニターモード」で、このモードでは重要な機能が継続して動作する中でアプリケーションの一部をデバッグすることが可能です。さらに、GDBを介したリモートデバッグもサポートされています。そしてコアダンプは、リモートアクセスなしで現場の問題を調査するために非常に役立ちます。
DFU（デバイスファームウェアアップデート）の重要性を理解する
ローカルデバッグ機能とコアダンプ機能は、製品デバイスに対して実装することが重要です。Zephyrではコアダンプのサポートがデフォルトで有効になっていないため、追加の設定が必要です。
### デバイスファームウェアアップデート（DFU）

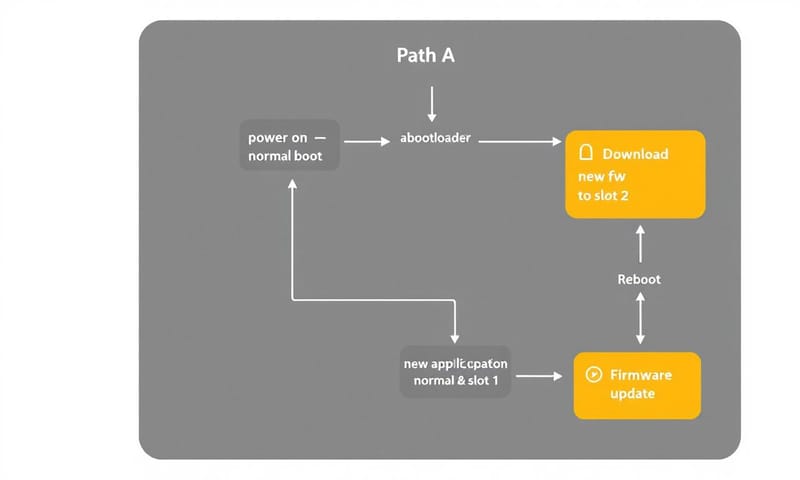

ファームウェアのアップデートはブートローダーによって管理されます。**デバイスファームウェアアップデート（DFU）**中は、デバイスは通常のアプリケーションを起動せずにDFUモードに入ります。そして、新しいファームウェアイメージを受信し、既存のアプリケーションをNVL内で置き換えながらインストールします。
### DFU方法
DFUには主に2つの方式があります：
1. **ブートローダーレベルDFU:** ブートローダーが直接基本的なインターフェース（例えばUART）経由でファームウェア更新を受信し、インストールします。
このプロセスでは、安全な通信やエラー処理が非常に重要です。また、適切な素材選びや電源管理も考慮するべき要素となります。これらすべてはシステムの信頼性と安定性向上に寄与します。
)
MCUbootとDFUライブラリによるファームウェア管理の仕組み
アプリケーションレベルのDFUは、BLEやWi-Fi、HTTPなどのより複雑な通信プロトコルで使用されます。この手法では、ファームウェアが二次メモリパーティションにダウンロードされます。更新されたファームウェアが確認されると、ブートローダーが新しいファームウェアに切り替わります。また、更新が失敗した場合には以前のバージョンに戻すためのロールバック機能も備えています。
nRF Connect SDKにはMCUbootというブートローダーが含まれており、DFU用の標準ライブラリも提供しています。これにはパーティションマネージャーが含まれ、NVLパーティションを管理します。具体的には以下のようなスロットがあります：
- `mcu_bootloader`（ブートローダー）
- `mcu_primary`（プライマリアプリケーションスロット）
- `mcu_secondary`（DFUアップデートスロット）
この仕組みを強化するために考慮すべきカスタマイズパラメータとしてはまず、セキュリティ向上のため暗号化アルゴリズム（AESやRSA）の選択があります。それからデバイス特有のハードウェア機能、例えばフラッシュメモリのサイズや速度に応じた最適化も重要です。さらにエラー処理や復旧手順を明確に定義しつつ、更新失敗時には信頼性を高めるためにロールバック機能を実装することが求められます。
nRF Connect SDKにはMCUbootというブートローダーが含まれており、DFU用の標準ライブラリも提供しています。これにはパーティションマネージャーが含まれ、NVLパーティションを管理します。具体的には以下のようなスロットがあります：
- `mcu_bootloader`（ブートローダー）
- `mcu_primary`（プライマリアプリケーションスロット）
- `mcu_secondary`（DFUアップデートスロット）
この仕組みを強化するために考慮すべきカスタマイズパラメータとしてはまず、セキュリティ向上のため暗号化アルゴリズム（AESやRSA）の選択があります。それからデバイス特有のハードウェア機能、例えばフラッシュメモリのサイズや速度に応じた最適化も重要です。さらにエラー処理や復旧手順を明確に定義しつつ、更新失敗時には信頼性を高めるためにロールバック機能を実装することが求められます。
次に学ぶべきトピックとスキル向上への道
この文章では、nRF Connect SDKの重要な高度な概念について説明しました。具体的には、ブートローディングやスケジューリング、マルチスレッド処理、デバッグなどが含まれます。DFU（Device Firmware Update）を行うためには、UARTまたはBLE経由でDFUを管理するMCUmgrと呼ばれるライブラリが必要です。また、DFUターゲットライブラリは更新の種類を特定し、それに応じて処理します。そして、FOTAダウンロードライブラリはURL経由でファームウェアのアップデートを取得し、それをDFUターゲットに渡します。このプロセスには二つのビルドが必要となります。
以前はnRF SDKにおいてマルチイメージシステムが存在し、複数のイメージを一つに統合していました。しかし、nRF Connect SDKバージョン2.7.0からSysbuildが利用可能になり、その後2.8.0以降のすべてのプロジェクトでデフォルトで有効化されています。
次に学ぶべきトピックとしては、自作ボードの定義やパルス幅変調（PWM）、シリアルペリフェラルインターフェース（SPI）、Zephyrデバイスドライバモデルなどがあります。これらのテーマを深く理解することで、nRFベースのIoTアプリケーション向けファームウェア開発技術がさらに向上するでしょう。
以前はnRF SDKにおいてマルチイメージシステムが存在し、複数のイメージを一つに統合していました。しかし、nRF Connect SDKバージョン2.7.0からSysbuildが利用可能になり、その後2.8.0以降のすべてのプロジェクトでデフォルトで有効化されています。
次に学ぶべきトピックとしては、自作ボードの定義やパルス幅変調（PWM）、シリアルペリフェラルインターフェース（SPI）、Zephyrデバイスドライバモデルなどがあります。これらのテーマを深く理解することで、nRFベースのIoTアプリケーション向けファームウェア開発技術がさらに向上するでしょう。
